WEILER E40 en Leduc, Alberta, Canadá
Nuevo
Doubleclick to zoom in
Contacte al vendedor
para más fotos y información.
Especificaciones
- Condición
- nuevo
- Rango de trabajo
- 1,000 mm
- Columpio sobre la cama
- 435 mm
- Tobogán en cruz
- 200 mm
- Avance de la carabina transversal
- 260 mm
- Anchura de la cama
- 330 mm
- Sección transversal de la herramienta de torneado (altura x anchura)
- 25 mm x 25 mm
- Nariz de husillo acc. a din iso 702-3 (din 55027)
- Tamaño 6
- Diámetro del husillo en el rodamiento delantero
- 110 mm
- Agujero del husillo
- 66 mm
- Conicidad interior del husillo principal
- 70 métricas
- Potencia de accionamiento al 60% / 100% ciclo de trabajo
- 20 / 17 kW
- Gama de velocidades
- 1 – 3,500 RPM
- Par máximo de par en el eje principal para 60% / 100% de ciclo de trabajo
- 450 / 370 Nm
- Fuerza de avance longitudinal
- 10,000 N
- Fuerza de avance transversal
- 5,000 N
- Rango de avance longitudinal y transversal
- 0.001 - 50 mm/rev
- Tiempo de avance
- 0.001 – 8,000 mm/min
- Movimiento rápido longitudinal / transversal máx.
- 8 / 4 m/min
- Roscas métricas
- 0,1 – 2,000 mm
- Hilos de pulgadas
- 112-1/64 TPI
- Hilos modulares
- 0,05-56 mm
- Hilos diametrales
- 448-0,05 DP
- Número de cursos de rosca
- 360 máx.
- Diámetro de la pluma
- 65 mm
- Viajes quill
- 120 mm
- Conicidad interior de la mordaza
- 4 MT
- Máquina sin accesorios adicionales
- 3,400 kg
- Longitud / anchura / altura
- 2,700 mm x 2,300 mm x 1,900 mm
- Área superior de la máquina
- Gris claro RAL 7035
- Subbase de la máquina / bancada / carro
- Gris basalto RAL 7012
- Panel de operaciones de control
- Aluminio blanco RAL 9006
- Soporte de control / panel de mando deslizante
- Azul NCS S 4550-R80B
- * gestión inteligente de accionamientos
- Sistema de recuperación de energía con freno embebido
- Categoría
- Tornos CNC en Canadá
- ID de Anuncio
- 53535794
Descripción

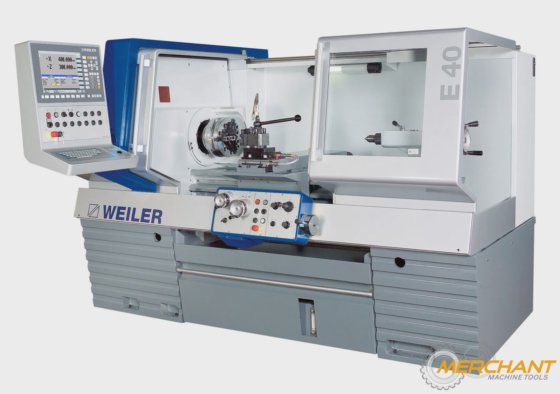

Weiler E40
Datos técnicos
Eje principal
Conducción principal
Conducción AC
Conducción de alimentación
Conducciones digitales trifase
Rango de roscas
Contrapunto
Peso
Dimensiones
Color estándar
Subconjuntos de la máquina
Base
- Base torsionalmente rígida fabricada en hierro gris de alta calidad
- Guías de guía rectas de alta precisión y acabado de rectificado fino
- Pies tipo caja atornillados con aberturas para transportador de virutas
Cabezal
- Alta precisión y rigidez del eje principal gracias a rodamientos angulares de precisión
- Lubricación con grasa
Carro
- Carro de corte transversal largo e ininterrumpido con tornillo de avance cónico ajustable
- Carro con deslizamiento recubierto, guía de avance transversal endurecida
- Avances longitudinal y transversal efectuados por accionamientos digitales trifase de servo controlables conectados a tornillos sinfín de precisión con tuercas pre-cargadas
- Operación de alimentación y avance rápido mediante una palanca de interruptor tipo "joystick" de 4 direcciones
- Encoders manuales en conexión con interruptor selector de velocidad de avance incremental
- Lubricación central automática de guías y tuercas de tornillo de avance
