2009 EKRA and Mimot Printing Line. X3 en Dortmund, Renania del Norte-Westfalia, Alemania

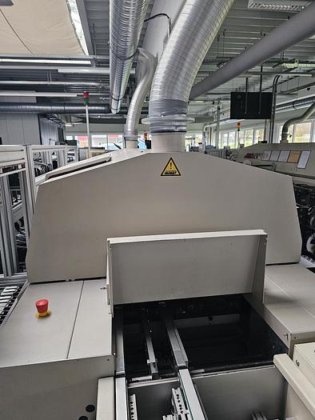

Este sistema forma parte de toda una línea de montaje que se puede adquirir en su totalidad

Tiene una capucha modificada para que también se puedan utilizar plantillas grandes.

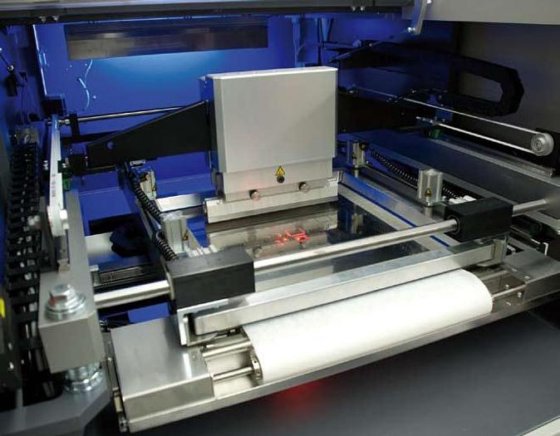

Se trata del sistema de limpieza de plantillas actualizado (limpieza de la parte inferior de la plantilla). Instalado en la máquina

La impresora automática de pantallas y plantillas X3 es
especialmente diseñado para las demandas de producción flexibles
del mercado actual. El X3 se puede utilizar para
la aplicación de soldadura en pasta y/o pegamento sobre
PCB, sustratos cerámicos o de vidrio de hasta un tamaño
de máx. 460 x 460 mm (18 x 18 pulgadas).
El soporte estándar para pantalla y plantilla EKRA
Tiene un diseño flexible que permite su uso.
con todas las plantillas/pantallas habituales hasta 740 mm
(29 pulgadas) sin el uso de un adaptador adicional.
Sistemas de adaptadores de abrazadera rápida de varios fabricantes.
se puede integrar fácilmente.
El sistema de posicionamiento óptico patentado EVA™
(Sistema de alineación de visión EKRA) presenta 2 alta resolución
cámaras con “Mirar hacia arriba + Mirar hacia abajo”
Tecnología para el reconocimiento fiable de bajo contraste.
fiduciales y superficies.
Debido a la regulación de bucle cerrado del doble
cabezal de impresión del rasero, la presión del rasero
permanece constante durante todo el proceso
proceso de impresión y es independiente de la PCB
características y los parámetros de impresión.
La inspección automática posterior a la impresión 2D opcional
verifica la posición y calidad del pegamento o soldadura
depósitos. La plantilla programable y automática
El sistema de limpieza garantiza una limpieza rápida y eficiente.
limpieza de la parte inferior de la plantilla siempre que
necesario.
